网络必备课之网线接法与灵活使用 超详细图文讲解水晶头制作

在网络布线、故障排查或家庭组网中，掌握网线的标准接法及其灵活应用是一项非常实用的技能。无论是连接路由器、电脑、交换机还是其他网络设备，一根正确制作的网线是稳定高速网络的基础。本文将通过详细的图文讲解，带你从认识水晶头与网线开始，逐步掌握标准接法、常见应用场景以及灵活使用的技巧。

一、认识网线和水晶头
网线，通常指双绞线，内部包含4对（8根）细芯线，每对线按特定规则绞合以减少电磁干扰。常见的有五类线（Cat 5）、超五类线（Cat 5e）、六类线（Cat 6）等，支持不同的传输速率和带宽。水晶头则是连接网线与设备的塑料接头，其内部有8个金属触点，对应网线的8根芯线。

二、网线接法标准：T568A与T568B
国际上通用的网线接线标准有两种：T568A和T568B。两种标准的线序不同，但性能上并无差异。关键在于：在同一网络中，必须统一使用同一种标准，以确保通信正常。

1. T568A线序（从水晶头引脚1到8，簧片朝下，卡扣朝外看）：
白绿、绿、白橙、蓝、白蓝、橙、白棕、棕

2. T568B线序（更常用，尤其在中国和北美）：
白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

三、直通线与交叉线的制作与应用
根据两端水晶头采用的标准不同，网线分为两种类型：

1. 直通线：两端水晶头均采用T568B（或均采用T568A）。用于连接不同类设备，如：电脑↔路由器、电脑↔交换机、路由器↔交换机。这是最常见的网线类型。
2. 交叉线：一端为T568A，另一端为T568B。用于连接同类设备，如：电脑↔电脑、路由器↔路由器、交换机↔交换机。
注意：现代多数网络设备（如千兆网卡、智能交换机）支持“自动翻转”功能，能自动识别线序，因此直通线已基本通用。但在老旧设备或特殊场景下，交叉线仍有其价值。

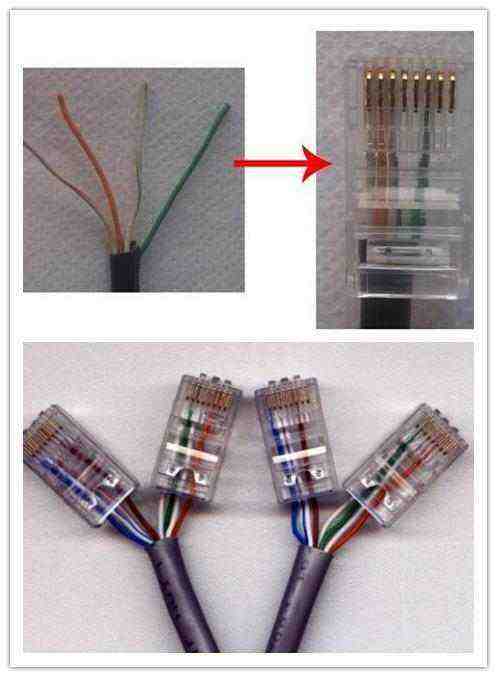

四、制作网线水晶头：超详细图文步骤

工具准备：网线、水晶头、压线钳、测线仪（可选）。
步骤：
1. 剥线：用压线钳的剥线口，在网线端头约2-3厘米处旋转切割外皮，注意不要伤及内部芯线的绝缘层。剥下外皮，露出4对双绞线。
2. 理线：将4对线分开、捋直。按选择的T568B标准，将8根线按“白橙、橙、白绿、蓝、白蓝、绿、白棕、棕”顺序排列整齐。
3. 剪齐：将排好序的线紧紧捏住，用压线钳的剪线口将线头剪齐，保留约1.2-1.5厘米（大致相当于水晶头金属触点的长度），确保剪后线序不乱。
4. 插线：将剪齐的线缆小心地插入水晶头，确保每根线都插入对应的线槽底部，从水晶头前端应能看到所有芯线的铜芯顶到最前端。外皮最好也能插入水晶头内一点，以增加抗拉强度。
5. 压接：将插好线的水晶头放入压线钳的8P槽口，用力握紧手柄，听到“咔嚓”一声即可。压接后，水晶头的金属触点会刺破芯线绝缘层，与铜芯可靠接触。
6. 测试：使用测线仪测试网线。将网线两端分别插入测线仪主副机，打开开关，观察指示灯顺序亮起（通常为1到8依次闪烁）。如果顺序对应且全亮，说明制作成功；如有不亮或错序，需重做。

五、网线的灵活使用技巧

1. 单根网线分作两根用：在需要连接两个设备但只有一根网线（内含8芯）时，可以利用标准只使用4根线（1,2,3,6）通信的原理。将一根网线的8芯分成两组（如：橙白、橙、绿白、绿为一组；蓝、蓝白、棕、棕白为另一组），制作两个水晶头，即可实现一根网线当两根用，但注意此时每条线路最高仅支持百兆速率。
2. 延长与对接：当网线不够长时，可使用“网线对接头”或“接线子”将两根网线连接，注意保持线序一致。也可自制对接头：将两个水晶头背对背连接后用电工胶布固定（临时方案）。
3. 信息点改电话线：如果需要电话线，可将网线中的一对线（如蓝、白蓝）接入电话水晶头（RJ11），其余线闲置，实现一线多用。
4. 应急千兆线制作：确保8芯全通是千兆网络的基础。制作时务必让所有线芯接触良好，并尽量使用高质量六类线及水晶头，减少串扰。

六、注意事项

• 制作时线序一定要准确，否则会导致网络不通或速率下降。
• 压接要到位，避免接触不良。
• 网线不宜过长，理论上单段不应超过100米，否则信号衰减严重。
• 对于需要高带宽的应用（如NAS传输、高清视频流），建议使用超五类或六类线，并严格按标准制作。

掌握网线接法，不仅能让你轻松应对日常网络连接需求，还能在布线优化、故障排查中节省时间和成本。通过以上图文详解，不妨动手实践几次，你也能成为网络布线小能手！
