七类水晶头制作详解 从网线到水晶头的规范流程

随着网络速度需求的不断提升，七类网线（Cat7）因其出色的屏蔽性能和高带宽支持（最高可达600MHz，支持万兆以太网）而广泛应用于数据中心、高端办公及家庭影音布线。与常见的五类、六类网线相比，七类网线结构更复杂，制作七类水晶头需要更精细的步骤和专用工具。以下是规范的七类水晶头制作方法及完整过程。

一、准备工作

1. 工具与材料：七类屏蔽网线（通常为S/FTP或F/FTP结构，即每对线芯有独立屏蔽层，整体还有编织屏蔽层）、七类水晶头（必须是屏蔽式，带金属外壳及接地弹片）、七类专用压线钳（带屏蔽层压接槽）、剥线刀、斜口钳或剪刀、网络测试仪。

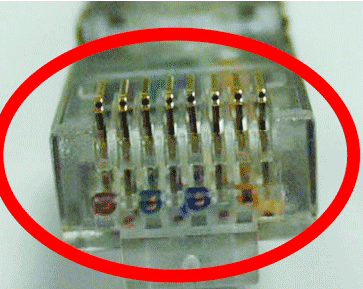

2. 认识结构：七类网线内部有4对双绞线，每对线有铝箔屏蔽层；外部有整体编织屏蔽层和接地线（排扰线）。水晶头内部结构对应有8个镀金触点，外部金属壳用于连接屏蔽层。

二、制作步骤

1. 剥除外皮：用剥线刀在网线端部约3厘米处轻轻环切外皮，注意切勿伤及内部屏蔽层和线芯。然后旋转并取下外皮，露出内部的编织屏蔽层和铝箔层。
2. 处理屏蔽层：将编织屏蔽层向后翻折，露出内部的铝箔屏蔽层。找到接地线（通常为裸露的铜线），将其留出备用。然后用剪刀或剥线刀小心去除每对双绞线的铝箔屏蔽层，长度约1.5厘米，注意避免剪断线芯。
3. 理线排序：按照七类网线标准T568A或T568B顺序排列线芯。最常用的是T568B顺序（自左至右）：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。确保线芯平直，无交叉。
4. 剪齐线芯：将排序后的线芯捏紧，用斜口钳一次性剪齐，保留约1.2厘米长度（以恰好能插入水晶头，线芯顶端抵到水晶头前端为准）。
5. 插入水晶头：将线芯按顺序插入水晶头的8个插槽，确保每根线芯都到达顶端。将接地线置于水晶头金属壳的接地弹片下方。编织屏蔽层应覆盖水晶头后部，确保金属壳能紧密压接屏蔽层。
6. 压接成型：将组装好的水晶头放入七类专用压线钳的8P槽位，用力压接。压接时，钳子会同时压紧触点、固定网线外皮，并通过金属壳压接屏蔽层，实现电气连接。听到“咔嗒”声即表示压接完成。
7. 重复操作：在网线另一端重复上述步骤，确保两端线序一致。

三、测试与注意事项

1. 使用网络测试仪检查连通性：将两端水晶头插入测试仪，观察8根线芯是否全部通断正常，并确认屏蔽层接地连通。
2. 注意事项：

• 务必使用七类专用水晶头和工具，普通水晶头无法兼容屏蔽结构。

• 剥线时切忌损伤线芯，否则会影响传输性能。

• 压接后检查金属壳是否牢固，屏蔽层连接不良可能导致信号干扰。

• 若用于PoE供电场景，需确保连接稳固，避免因接触不良导致过热。

规范制作七类水晶头是保证万兆网络稳定性的关键。虽然步骤较复杂，但通过耐心练习，用户可熟练掌握，为高速网络奠定物理基础。完成后，建议使用福禄克（Fluke）等专业仪器测试传输性能，确保达到标准参数。
