电工基础 网线水晶头接法与网线插座接线详解

在家庭网络布线与维护中，掌握网线水晶头的制作（俗称“压水晶头”）和网线插座（信息模块）的接线方法是两项非常实用的技能。无论是连接路由器、电脑，还是安装墙上的网络接口，正确的接线都直接关系到网络信号的稳定与传输速度。本文将详细介绍这两种操作的步骤、线序标准及注意事项。

一、网线水晶头接法（以RJ-45水晶头为例）
制作网线水晶头需要准备：网线（通常为超五类或六类双绞线）、RJ-45水晶头、网线钳、测线仪。

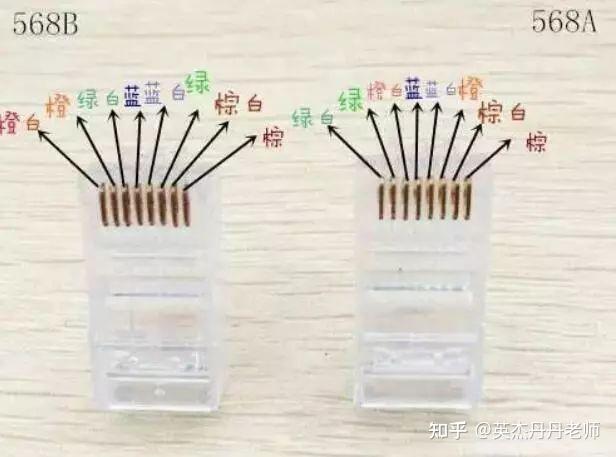

1. 标准线序：

• T568A线序（从左至右，水晶头铜片朝上、卡扣朝下）：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

• T568B线序（最常用）：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

• 关键原则：一条网线的两端必须使用相同的线序（直通线），用于连接不同设备（如电脑与路由器）。特殊情况下，两端使用不同线序（交叉线）用于连接同类设备，但现在多数设备支持自动识别，直通线已成通用选择。

2. 制作步骤：
a. 用网线钳剥去网线外皮约2-3厘米，露出内部4对双绞线。
b. 将双绞线按选定线序（推荐T568B）分开、拉直、压平，并修剪前端使线头整齐。
c. 将排好序的线缆插入水晶头，确保每根线都顶到前端（透过水晶头可看到铜芯），且外皮应进入水晶头内约0.5厘米以固定。
d. 将水晶头放入网线钳的压线槽，用力压紧，使金属刀片刺破线芯绝缘层与铜芯可靠接触。
e. 使用测线仪测试：两端指示灯按1-8顺序同步亮起，则表示接线成功。

二、网线插座接法（以86型网络模块为例）
网线插座（信息模块）常用于墙面，连接从弱电箱引来的网线，提供墙面接口。

1. 接线标准：

• 模块通常标有T568A和T568B两种颜色代码，请选择一种（建议与室内其他接口统一，常用T568B）并全程保持一致。

2. 安装步骤：
a. 将墙内网线剥开外皮，露出约3-4厘米双绞线。
b. 按照模块上色标（如T568B）的提示，将对应颜色的线芯卡入相应的卡槽。常用方法有两种：

• 打线刀法：将线芯放入卡槽后，用打线刀垂直压下并切断多余线头。

* 免打线法（较简便）：直接使用模块自带的压盖，按色标将线放入槽位后压下压盖即可。
c. 确保每根线都卡紧、线序正确后，将模块安装到86型面板上，并固定在墙内底盒。

三、注意事项：

1. 接线前务必切断相关设备的电源，避免短路风险。
2. 剥线时避免损伤内部线芯绝缘层，否则可能导致信号串扰或短路。
3. 双绞线在插入前尽量少解开绞合，以保持其抗干扰能力。
4. 制作完成后必须用测线仪测试所有8芯通断，避免因个别线芯未接通影响千兆网络（百兆网络仅需1,2,3,6四芯通）。
5. 若为PoE（以太网供电）设备接线，必须保证8芯全通，否则可能供电不稳。

掌握这些基础技能，你就能轻松应对家庭网络的小型扩展与维修，确保高速稳定的网络连接。动手实践时，耐心与细致是关键，初次操作可先用短网线练习。
